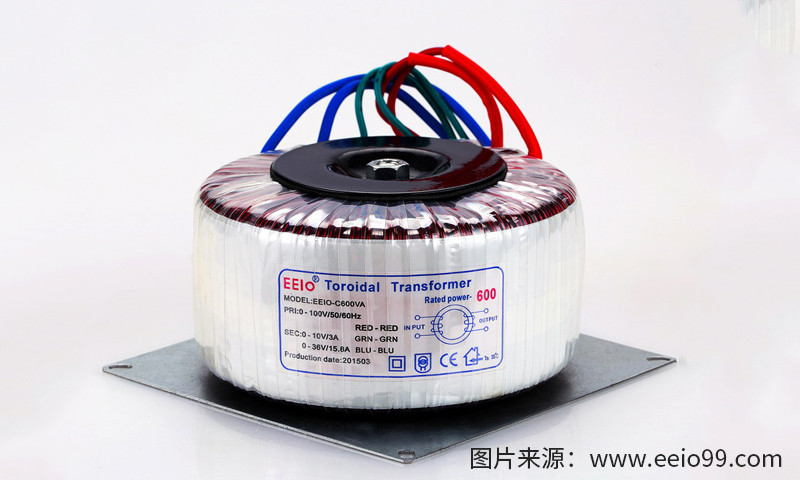

環形變壓器雙線并繞有什么好處？
返回列表來源：圣元變壓器 發布日期：2019-04-23 17:41 | 分享 加入收藏關注：-
環形變壓器雙線并饒是使輸出或輸入的中點電壓剛好是頭尾兩端輸出電壓的一半，雙線并饒一般不用于初級繞組，因?yàn)閮删€的電壓差太高，容易擊穿。采用雙線并繞一般是次級(即低壓)雙線并繞后的四個線頭(分別由A，B和A1，B1)把B和A1刮柒絞合為中心點。A和B1是兩端。例如一個200W 220V轉5V-0-5V的環形變壓器。就可以用雙線并饒。
環形變壓器雙線并繞有三點好處：
1、兩個繞組直流電阻對稱，交流阻抗對稱。
2、滿足電路所要求的相位關系(雙線并繞的首端連接時，兩個線圈與聯結點的電流方向相反，在同一時刻兩線圈的相序相反)，使兩部分線圈完全平衡。
3、用雙線一起并繞，兩個頭端連接到一起做中心抽頭，繞完后兩個尾端做輸出頭(對中心抽頭來說)，兩邊對中心抽頭電壓對稱。
注：文章原創出自www.gencui.cn轉載請注明出處，未經允許，將追究相關責任!
